S(F)SZ11-6300 ~ 80000/110 Трехфазный трехобмотный силовой трансформатор с регулированием напряжения нагрузки
Основные исполнительные стандарты GB1094, GB/T6451, JB/13837, GB24790
Надежно и безопасно.
Хорошо сделанный
Беспокойство после продажи
Гарантия качества
Классификация:
66kV-220kV масляный трансформатор питания
Телефон для консультаций:86-371-63719330
Презентация продукции
Использование условий окружающей среды
1. Высота ≤ 2500 м
2. Максимальная температура окружающей среды: 40 ℃
3. Самая высокая среднегодовая температура: 20 ℃
4. Самая высокая среднесуточная температура: 30 ℃
5, наружная минимальная температура: -30 ℃
Основные стандарты осуществления
GB1094, ГБ/T6451, JB/13837, GB24790
Уровень изоляции трансформатора
L | 480AC200-L | 325AC140/L | 1200 AC85/L | 175AC35
(Низкое давление H класса 10 кВ)
L | 480AC200-L | 325AC140/L | 1200 AC85/L | 60AC25
(Низкое давление класса GkV)
Основные технические параметры
|
Модель |
Комбинация напряжения и диапазон соединения |
Маркировка группы соединения |
Потери без нагрузки |
Потери нагрузки |
Ток без нагрузки |
Сопротивление короткого замыкания |
||
|
Высокое давление |
Среднего давления |
Низкое давление |
||||||
|
S(F)SZ11-6300/11C |
110 ± 8 × 12,5 |
35 |
6,3 |
Ynyn0d11 |
9,60 |
44,65 |
0,86 |
Высокий-в |
|
S(F)SZ11-8000/110 |
11,52 |
53,20 |
0,86 |
|||||
|
S(F)SZ11-10000/110 |
13,68 |
62,70 |
0,80 |
|||||
|
S(F)SZ11-12500/110 |
16,16 |
74,10 |
0,80 |
|||||
|
S(F)SZ11-16000/110 |
19,36 |
90,25 |
0,76 |
|||||
|
S(F)SZ11-20000/110 |
22,88 |
106,40 |
0,76 |
|||||
|
S(F)SZ11-25000/110 |
27,04 |
126,35 |
0,70 |
|||||
|
S(F)SZ11-31500/110 |
32,16 |
149,15 |
0,70 |
|||||
|
S(F)SZ11-40000/110 |
38,56 |
179,55 |
0,66 |
|||||
|
S(F)SZ11-50000/11C |
45,52 |
213,75 |
0,66 |
|||||
|
S(F)SZ11-63000/110 |
54,16 |
256,50 |
0,60 |
|||||
|
S(F)SZ11-80000/110 |
64,80 |
320,00 |
0,50 |
|||||
Примечание. Выше приведены национальные стандартные параметры производительности. В соответствии с потребностями пользователей, мы предлагаем продукты с различными параметрами производительности.
Распределение мощности для обмоток высокого, среднего и низкого напряжения составляет 100/100/100%
По мере необходимости, группа соединения имеет маркировку YNd11y0.
В соответствии с потребностями пользователей, моя компания может предоставлять продукты с самоохлаждением, а также другие продукты с комбинацией напряжения.
|
Модель |
Общая масса |

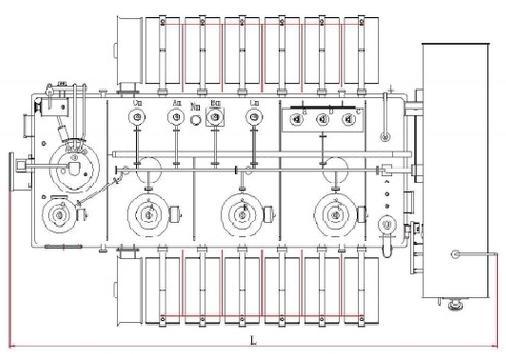

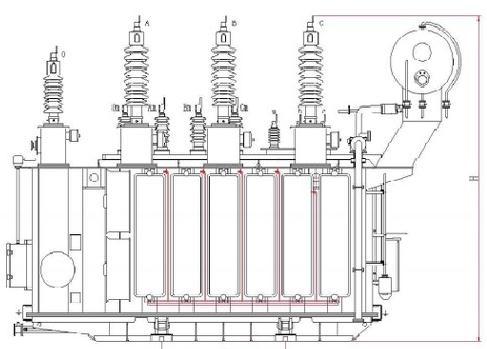

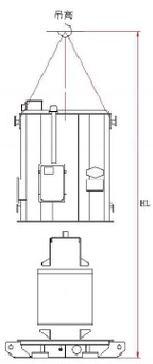

Размер (мм) Out Line Dimentaion |
|||||
|
Л |
В |
H |
ХЛ |
А1 |
А2 |
||
|
S(F)SZ11-6300/110 |
28430 |
6390 |
3950 |
4390 |
6300 |
2040 |
1475 |
|
S(F)SZ11-8000/110 |
30350 |
6420 |
3950 |
4430 |
6300 |
2040 |
1475 |
|
S(F)SZ11-10000/110 |
35280 |
6620 |
3580 |
4810 |
6300 |
2040 |
1475 |
|
S(F)SZ11-12500/110 |
41330 |
6900 |
3615 |
4920 |
6300 |
2040 |
1475 |
|
S(F)SZ11-16000/110 |
48050 |
7085 |
4300 |
5040 |
6350 |
2040 |
1475 |
|
S(F)SZ11-20000/110 |
51500 |
6700 |
4370 |
5020 |
6800 |
2040 |
1475 |
|
S(F)SZ11-25000/110 |
60030 |
7220 |
4420 |
5500 |
8400 |
2040 |
1475 |
|
S(F)SZ11-31500/110 |
69645 |
7250 |
4450 |
5580 |
8400 |
2040 |
1475 |
|
S(F)SZ11-40000/110 |
83910 |
7265 |
4500 |
5600 |
8450 |
2500 |
1475 |
|
S(F)SZ11-50000/110 |
93185 |
7300 |
4800 |
5800 |
8500 |
2500 |
1475 |
|
S(F)SZ11-63000/110 |
106625 |
7340 |
4985 |
6000 |
8600 |
2500 |
1475 |
|
S(F)SZ11-80000/110 |
137500 |
7700 |
5500 |
6780 |
9200 |
2500 |
1475 |
Примечание. Общая масса и размер трансформатора предназначены только для справки. Фактический размер зависит от внешнего типа трансформатора.
